Изготавливаем магнитные плиты откидные ОПМ на постоянных магнитах для извлечения металлических включений из потока зерна, семечки, комбикорма, щепы, дробленного пластика и др.
Назначение откидной магнитной плиты ОПМ
Откидная магнитная плита ОПМ предназначена для извлечения крупных ферромагнитных металлических примесей (сколы, окалина) и предметов (болт, гайка, обрезки труб, арматуры, электрода и т.п.) из материалов, перемещаемых наклонными продуктопроводами, а именно:
- зерно, семечка
- комбикорм
- торф
- щепа, опилки
- цемент
- техуглерод
- пластик
- резиновая крошка
- промышленные отходы
- мел
- доломит
- известняк
- макулатура
ИСПОЛЬЗУЮТСЯ ПОСТОЯННЫЕ МАГНИТЫ!
СКОРОСТЬ РАЗМАГНИЧИВАНИЯ — НЕ БОЛЕЕ 5% ЗА 10 ЛЕТ!
ОТСУТСТВУЕТ ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ НА ВОЗБУЖДЕНИЕ МАГНИТНОГО ПОЛЯ!
НЕ ТРЕБУЮТ СПЕЦИАЛЬНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ!
Модельный ряд
Модельный ряд откидных магнитных плит включает в себя способ открывания и способ очистки плиты от ферромагнитных включений :
| Способ
очистки |
Способ открывания | ||
| Ручной | Рычажный | Пневмомеханический | |
| Ручной |  |
 |
 |
| Самоочистка |  |
 |
 |
Обозначение модельного ряда
| ОПМ | Ручное открывание — Ручная очистка (название без дополнительных буквенных обозначений) |
| ОПМ-РС | Ручное открывание — Самоочистка |
| ОПМ-РчР | Рычажное открывание — Ручная очистка |
| ОПМ-ПР | Пневмомеханическое (автоматическое) открывание — Ручная очистка |
| ОПМ-ПС | Пневмомеханическое (автоматическое) открывание — Самоочистка |
Установка откидных магнитных плит
Магнитные плиты откидные устанавливаются на башмаки норий или на наклонные участки прямоугольных продуктопроводов, самотеков, лотков (в местах пересыпки продукта).
Для установки откидной магнитной плиты в рабочей стенке продуктопровода (стенки, по которой скользит продукт) необходимо вырезать окно, размерами А х В (см. ниже вкладку Технические характеристики), т.е. размер окна должен быть равен размеру магнитной части магнитной плиты.
После этого, вокруг вырезанного окна необходимо наклеить резиновые уплотнители (входят в комплект поставки) и закрепить болтовыми соединениями магнитную плиту за механизм крепления, к стенке трубопровода.
Плотно прислонить магнитную плиту к продуктопроводу и по-месту установить откидные защелки (входят в комплект поставки).
Откидные защелки должны быть установлены таким образом, чтобы обеспечить плотное прижатие плиты к продуктопроводу
Очистка магнитной плиты (пластинчатого сепаратора) от ферромагнитных предметов осуществляется вручную.
Варианты схем установки магнитных плит:
Варианты исполнения магнитных плит:
Прямоугольное исполнение
Трапециевидное исполнение
Варианты способов открывания магнитных плит:
Рычажная система откидной магнитной плиты ОПМ
Для облегчения обслуживания больших и тяжелых магнитных плит из нижнем способом открывания-закрывания дополнительно по бокам плиты устанавливается рычажная система, состоящая из рычага и шарниров ножничного типа («гармошка»).

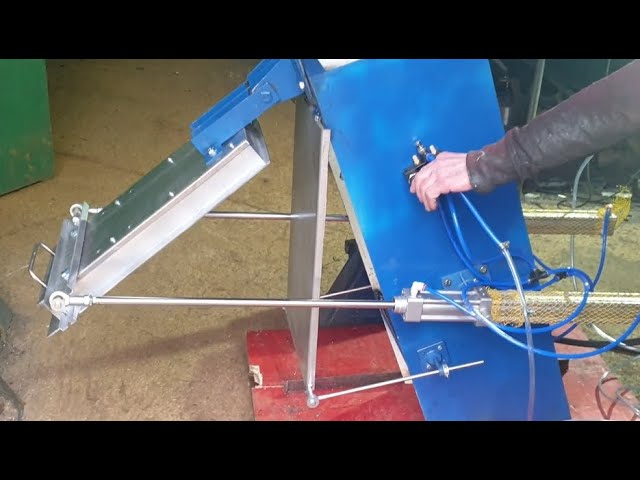

Откидная Магнитная Плита Пневмомеханическая Самоочисная
Фотографии магнитных плит
Зачем на поверхности магнитной плиты устанавливается трамплин?
Трамплин на поверхности магнитной плиты выполняет две функции:
- Предотвращение механического сбивания (стягивания) ферромагнитных примесей.
В некоторых случаях поток материала может стягивать магнитные примеси вниз по плите, но, перепрыгнув через «трамплин», ферропримеси прячутся за него, а поток материала пролетает выше (см. фото ниже) - Встряхивание потока материала перед зоной наибольшего магнитного поля.
Попав на трамплин, материал подвергается встряхиванию, частицы материала на доли секунды переходят в «взвешенное» состояние — что в разы улучшает эффективность сепарации.
Длина и высота катета трамплина подбирается в зависимости от материала сепарции, класса крупности, толщины слоя продукта.
Трамплин изготавливается из немагнитной износостойкой стали AISI 304.
МАГНИТНЫЕ ПЛИТЫ
ОТКИДНЫЕ ОПМ
1 – шпилька; 2 – резиновая прокладка (уплотнитель); 3 – защитная (сменная) обечайка; 4 – откидные защелки
| Тип | Высота слоя продукта, Н, мм |
Размеры, мм | ||||||
| A | B | C | D | H | E | h | ||
| ОПМ A /180 | ≤ 50 | 130 ÷ 400 | 180 | 180 ÷ 480 | 220 | 270 | 35 | 5 |
| ОПМ A /330 | ≤ 100 | 130 ÷ 400 | 330 | 180 ÷ 480 | 370 | 420 | 70 | 10 |
| ОПМ A /430 | ≤ 150 | 200 ÷ 500 | 430 | 260 ÷ 580 | 470 | 540 | 110 | 15 |
| ОПМ A/460 | ≤ 200 | 250 ÷ 500 | 460 | 330 ÷ 580 | 500 | 580 | 140 | 20 |
| ОПМ A/500 | ≤ 250 | 300 ÷ 500 | 500 | 380 ÷ 580 | 540 | 620 | 170 | 25 |
Для высоты слоя продукта Н ≥250 мм рекомендуется использовать Стационарные Магнитные Плиты СПМ
Максимальная магнитная индукция на поверхности магнитной плиты:
- 160÷220 мТл для магнитных систем на FeSr магнитах;
- 250÷650 мТл для магнитных систем на NdFeB магнитах;
Угол наклона магнитной плиты от вертикали – не менее 20о
В комплект поставки входят механизм крепления, уплотнительные резинки
Не нашли подходящий типоразмер ?
Мы изготовим для вас любую нестандартную магнитную плиту согласно всех необходимых требований, с учетом места установки и условий эксплуатации.
Все размеры согласовываются с Заказчиком в Техническом задании на изготовление изделия.
- Высокая эффективность извлечения ферромагнитных предметов при очень низкой цене (по сравнению с ценой подвесных и шкивных железоотделителей, трубных магнитных уловителей)
- Широкий выбор возможных мест установки стационарных магнитных плит (любые удобные для обслуживания места наклонных продуктопроводов)
- Откидные магнитные плиты не требуют технического обслуживания
- Удобное обслуживание и простота в эксплуатации
- Легкая очистка от извлеченных металлических примесей и предметов
- Использование оригинальной конструкции магнитной системы магнитных плит обеспечивает на 15-20% бОльшую глубину извлечения магнитного поля в сравнении с аналогичными магнитными системами других производителей
- Отсутствие энергопотребления на возбуждение магнитного поля
- Скорость размагничивания магнитов – не более 5% за 10 лет
- Гарантия на магниты – 5 лет.
- Откидные магнитные плиты оптимально адаптированы ко всем размерам ширины продуктопроводов
- Корпус магнитных плит изготавливается из пищевой немагнитной стали (AISI 304)
- Для абразивных материалов (семена подсолнуха, зерно и т.п.) магнитная плита дополнительно комплектуется съемной защитной крышкой (обечайкой) из немагнитной нержавейки AISI304 толщиной до 4 мм.
Магнитная плита (пластинчатый сепаратор) извлекает из потока продукта ферромагнитные предметы и надежно удерживает их на своей рабочей поверхности.
Очистка магнитной плиты (пластинчатого сепаратора) происходит вручную через смотровой люк.
Для этого отпускаются откидные защелки и магнитная плита открывается под собственным весом.
Для абразивных материалов (семена подсолнуха, зерно и т.п.) магнитная плита дополнительно комплектуется съемной защитной крышкой (обечайкой) из немагнитной нержавейки AISI304 толщиной до 4 мм.
