Изготавливаем Барабанный магнитный сепаратор БС (магнитный барабан) для извлечения металлических включений из потока разных сухих сыпучих материалов.
Барабанные магнитные сепараторы БС предназначены для очистки сухих сыпучих материалов от ферромагнитных металлических примесей (металлокорд, сколы, окалина, натир, гвозди, скобы и т.п.), а именно:
- доломит, мел, известняк
- песок
- технический углерод
- стеклобой
- щепа, опилки
- измельченный пластик
- промышленные отходы
- горелые земли
- резиновая крошка
- пескоструйная дробь
- сечка стальной и медной проволоки
- бытовые отходы
ИСПОЛЬЗУЮТСЯ ПОСТОЯННЫЕ МАГНИТЫ!
СКОРОСТЬ РАЗМАГНИЧИВАНИЯ — НЕ БОЛЕЕ 5% ЗА 10 ЛЕТ!
ОТСУТСТВУЕТ ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ НА ВОЗБУЖДЕНИЕ МАГНИТНОГО ПОЛЯ !
Барабанный магнитный сепаратор БС позволяет перерабатывать в автоматическом режиме большое количество как крупных так и мелких сыпучих материалов с разной нагрузкой по производительности, а также за счет мощных NdFeB магнитов достигает значительно высший уровень эффективности сепарации мелких ферромагнитных примесей по сравнению с другими видами сепараторов.
Барабанные магнитные сепараторы устанавливаются в местах пересыпки материалов (из ленточного транспортера, шнека, бункера, вибропитателя) или как отдельное оборудование.
Подача материала на барабанный сепаратор может осуществляться как вручную (с лопаты, с мешка) так и с транспортера или вибропитателя.
Магнитные частицы (металлопримеси), попадая в зону магнитного поля барабана, притягиваются к обечайке барабана и, при помощи выносных планок, транспортируются в немагнитную зону барабана, где ссыпаются с него.
Немагнитные частицы (материал сепарации) под воздействием центробежной силы вращающегося барабана ссыпаются с обечайки барабана по естественной траектории.
Очень мелкие магнитные частицы и/или сростки магнитных и немагнитных частиц, попадая в зону магнитного поля барабана, отклоняются от естественной траектории полета в сторону магнитной фракции.
Изготавливаем барабанные магнитные сепараторы:
- как в корпусе, так и без корпуса – только сам «рабочий» орган (барабан с магнитной системой);
- с диаметром обечайки: 250 мм; 320 мм; 400 мм; 500 мм;
- с шириной барабана: от 160 мм до 1500 мм, в зависимости от необходимых условий подачи материала, требуемой производительностью и эффективностью сепарации.
Интенсивность магнитного поля барабанных магнитных сепараторов
В конструкции могут использоваться постоянные магниты:
- ферритовые (FeSr), формирующие магнитное поле на поверхности обечайки барабана от 30 до 160 мТл
- неодимовые (NdFeB), формирующие магнитное поле на поверхности обечайки барабана от 200 до 600 мТл
Конфигурация барабанных магнитных сепараторов
Барабанные сепараторы могут быть скомпонованы следующим образом:
- только барабан с магнитной системой;
- магнитный барабан с корпусом, изготовленный под место установки и условия эксплуатации Заказчика.
- магнитный барабан с корпусом и с вибропитателем, обеспечивающий повышенную эффективность работы, формируя равномерный поток материала по всей ширине поверхности барабана и значительно снижающий износ обечайки барабана.
Фотографии барабанных магнитных сепараторов

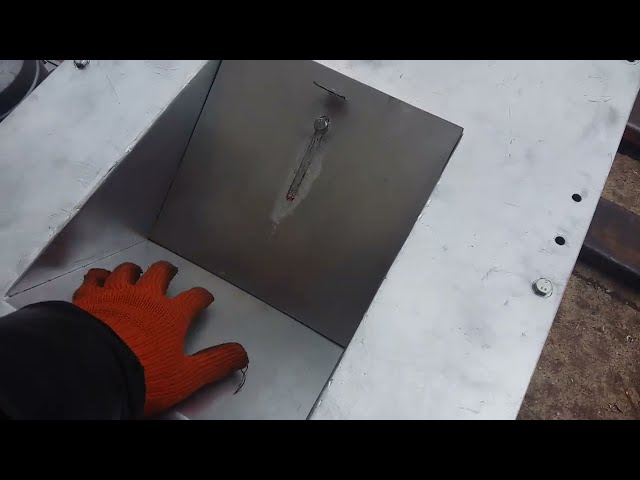

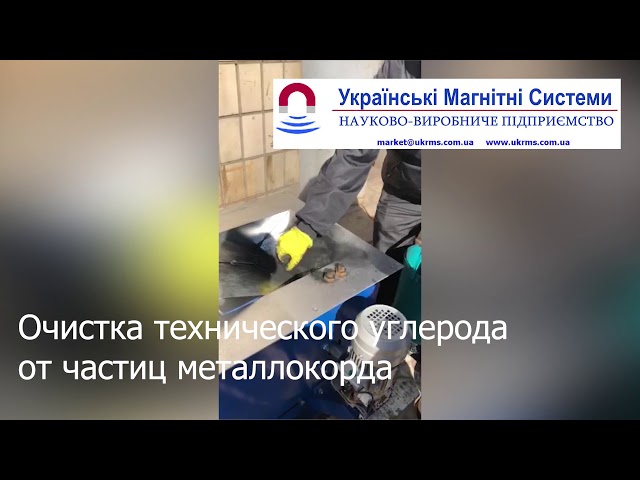

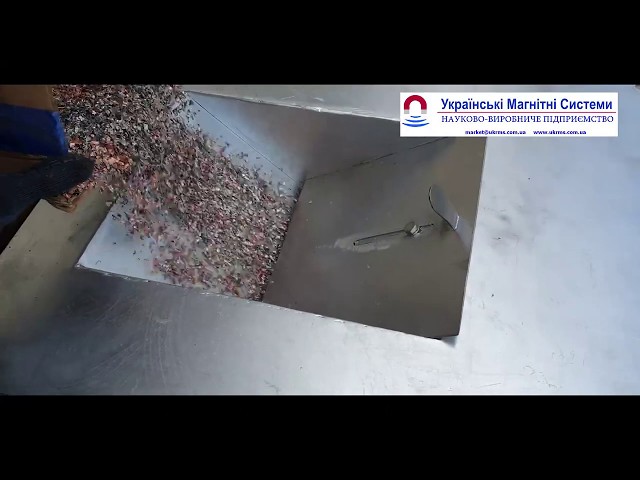

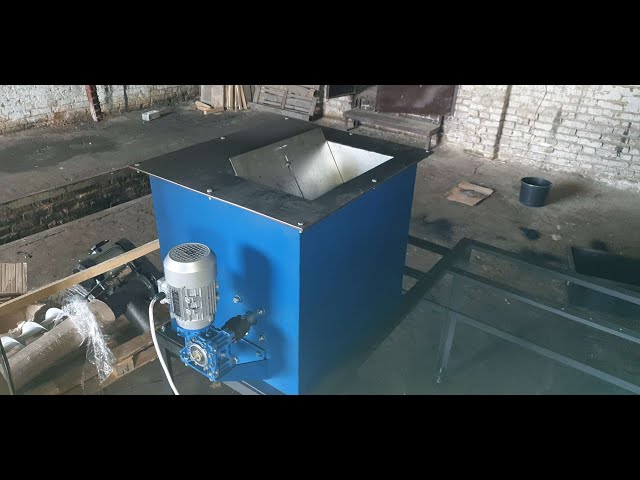

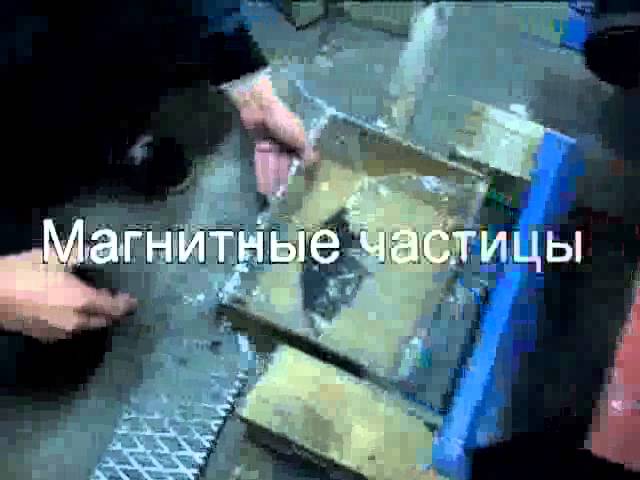

Видео работы барабанных магнитных сепараторов
Немагнитные частицы (материал сепарации) под воздействием центробежной силы вращающегося барабана ссыпаются с обечайки барабана по естественной траектории.
Магнитные частицы (металлопримеси), попадая в зону магнитного поля барабана, притягиваются к обечайке барабана и, при помощи выносных планок, транспортируются в немагнитную зону барабана, где ссыпаются с него.
Очень мелкие магнитные частицы и/или сростки магнитных и немагнитных частиц, попадая в зону магнитного поля барабана, отклоняются от естественной траектории полета в сторону магнитной фракции.
БАРАБАННЫЕ МАГНИТНЫЕ
СЕПАРАТОРЫ БС
| Тип | Диаметр, мм |
Размеры, мм | Мощность привода, кВт |
Q, м3/час ≈ |
|||
| А | В | L | H | ||||
| БС 25/16 | 254 | 160 | 600 | 360 | 550 | 0,2 | 1-3 |
| БС 25/25 | 250 | 450 | 0,37 | 2-4 | |||
| БС 25/35 | 350 | 550 | 4-6 | ||||
| БС 25/42 | 420 | 620 | 0,55 | 6-8 | |||
| БС 25/50 | 500 | 700 | 8-10 | ||||
| БС 25/65 | 650 | 850 | 10-12 | ||||
| БС 25/82 | 820 | 1000 | 0,75 | 12-14 | |||
| БС 25/100 | 1000 | 1200 | 1,1 | 14-16 | |||
| БС 32/35 | 324 | 350 | 750 | 550 | 650 | 0,37 | 5-7 |
| БС 32/42 | 420 | 620 | 0,55 | 7-9 | |||
| БС 32/50 | 500 | 700 | 9-11 | ||||
| БС 32/65 | 650 | 850 | 0,75 | 11-13 | |||
| БС 32/82 | 820 | 1000 | 1,1 | 13-15 | |||
| БС 32/100 | 1000 | 1200 | 1,5 | 15-17 | |||
| БС 32/120 | 1200 | 1400 | 2,2 | 17-20 | |||
| БС 32/150 | 1500 | 1600 | 2,2 | 20-25 | |||
| БС 40/42 | 400 | 420 | 850 | 620 | 750 | 0,75 | 8-10 |
| БС 40/50 | 500 | 700 | 10-12 | ||||
| БС 40/65 | 650 | 850 | 1,5 | 12-14 | |||
| БС 40/82 | 820 | 1000 | 14-16 | ||||
| БС 40/100 | 1000 | 1200 | 2,2 | 16-18 | |||
| БС 40/120 | 1200 | 1400 | 18-22 | ||||
| БС 40/150 | 1500 | 1600 | 3 | 22-26 | |||
| БС 50/50 | 500 | 500 | 1000 | 700 | 850 | 1,1 | 11-13 |
| БС 50/65 | 650 | 850 | 2,2 | 13-15 | |||
| БС 50/82 | 820 | 1000 | 15-17 | ||||
| БС 50/100 | 1000 | 1200 | 3,0 | 17-20 | |||
| БС 50/120 | 1200 | 1400 | 20-24 | ||||
| БС 50/150 | 1500 | 1600 | 24-28 | ||||
Максимальная магнитная индукция на поверхности обечайки барабанного сепаратора:
- 30÷160 мТл для магнитных систем на FeSr магнитах;
- 200÷600 мТл для магнитных систем на NdFeB магнитах;
Не нашли подходящий типоразмер ?
Мы изготовим для вас любой нестандартный барабанный магнитный сепаратор согласно всех необходимых требований, с учетом места установки и условий эксплуатации.
Все размеры согласовываются с Заказчиком в Техническом задании на изготовление изделия.
- Непрерывная автоматическая очистка от извлеченных металлических примесей
- Крышка барабанного магнитного сепаратора выполняет роль небольшого приемочного бункера
- Шибер, установленный на крышку барабанного магнитного сепаратора, обеспечивает удобную регулировку размера загрузочной щели, и, тем самым, равномерное распределение материала по всей ширине магнитного барабана
- Использование оригинальной конструкции магнитной системы барабанных магнитных сепараторов обеспечивает равномерное магнитное поле и на 25-35% бОльшую глубину извлечения магнитного поля в сравнении с аналогичными магнитными системами других производителей
- Отсутствие энергопотребления на возбуждение магнитного поля
- Скорость размагничивания магнитов – не более 2,5% за 10 лет
- Гарантия на магниты – 5 лет.
- Размеры барабанных магнитных сепараторов оптимально адаптированы ко всем размерам ширины ленты конвейеров, ширины продуктопроводов
- Обечайка магнитных барабанных сепараторов изготавливается из пищевой немагнитной стали (12Х18Н10Т)
- Удобное обслуживание и простота в эксплуатации
- Для увеличения срока эксплуатации, поверхность обечайки барабана может быть обработана полиуретановой или резино-тканевой футеровкой
- Для увеличения срока эксплуатации, барабанный магнитный сепаратор может быть оснащение двумя обечайками — основной (толщина 2-3 мм) и дополнительной защитной обечайкой (толщина 2-3 мм), которую можно легко и быстро заменить в случае её истирания
- При необходимости, барабанный магнитный сепаратор может быть укомплектован вибропитателем или приемочным бункером с валковым питателем
