Вихретоковые сепараторы (сепараторы цветных металлов)

Вихретоковый сепаратор общий вид

Изготавливаем вихретоковый сепаратор для выделения немагнитных металлов и сплавов (алюминий, медь, латунь) размером от 12 мм и больше  из стеклобоя, дробленного пластика, твердых бытовых отходов.

Назначение вихертоковых сепараторов

Вихретоковые сепараторы (сепараторы цветных металлов) предназначены для извлечения немагнитных токопроводящих металлических (Al, Mg, Cu, Ag, Zn, Sn, Pb ) предметов и их сплавов (бронзы, латуни) размером от 12 мм и больше из инертных (не магнитных и не токопроводящих) материалов (стекло, дерево, пластик, резина, бумага), а именно:

  • алюминивые включения (пробки, кольца) из стеклобоя
  • латунные контактные пластины и цоколя из боя ламп
  • цветные металлы, нержавеющие стали из бытовых отходов
  • корольки немагнитных металлов из отходов литейного производства
  • включения металлов из дробленных электрических плат
  • переработка отходов алюминевых упаковок
  • переработка ПВХ–ПЭ–ПЭТ
знаки магнитного поля

ИСПОЛЬЗУЮТСЯ ПОСТОЯННЫЕ МАГНИТЫ!
СКОРОСТЬ РАЗМАГНИЧИВАНИЯ — НЕ БОЛЕЕ 5% ЗА 10 ЛЕТ!

ОТСУТСТВУЕТ ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ НА ВОЗБУЖДЕНИЕ МАГНИТНОГО ПОЛЯ !

Изготавливаем вихретоковый сепаратор  как в полной комплектации, так и только сам «рабочий» орган (барабан с магнитной системой).

Вихретоковый сепаратор (сепаратор цветных металлов) устанавливается в крытых помещениях.

Подача материала  должна осуществляться вибропитателем — материал должен ложится на ленту сепаратора монослоем, равномерно по всей ширине ленты.

С помощью вращающейся с большой скоростью магнитной системы, в рабочей зоне сепаратора создается переменное магнитное поле.

Взаимодействие магнитных полей вихревых токов со знакопеременным магнитным полем сепаратора приводит к возникновению пондеромоторных сил, которые изменяют траекторию движения электропроводящих материалов.

Изготавливаем вихретоковый сепаратор  как в полной комплектации, так и только сам «рабочий» орган (барабан с магнитной системой).

Фотографии вихретковых сепараторов:

Вихретоковый сепаратор в составе в лини переработки стеклобоя
Вихретоковый сепаратор 7
Вихретоковый сепаратор для пластика

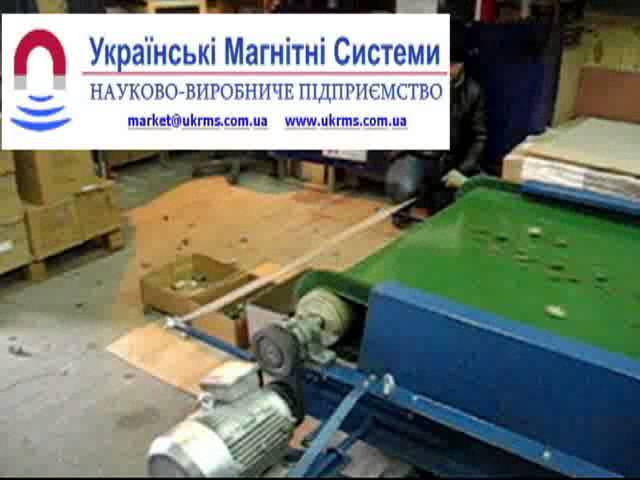

Извлечение частиц Аl, Cu, латуни, н/ж стали

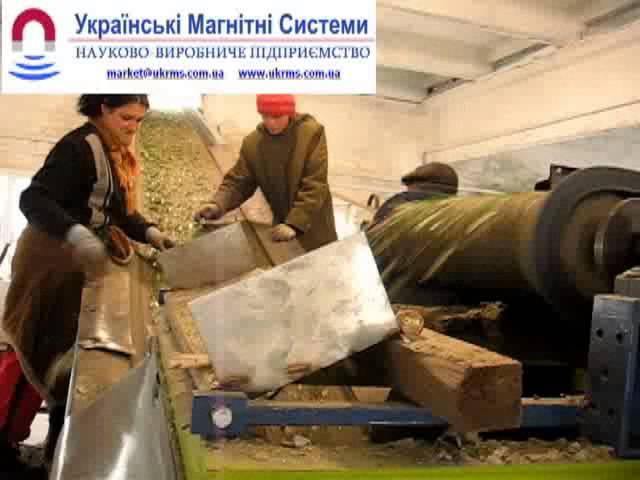

Сепарация стеклобоя

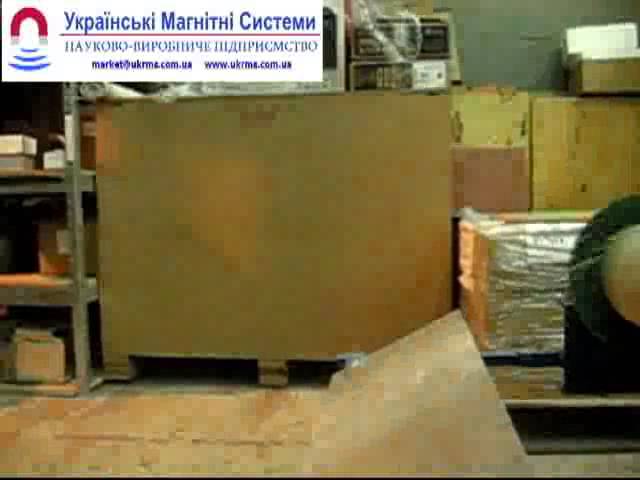

Извлечение корольков Al из шлаков

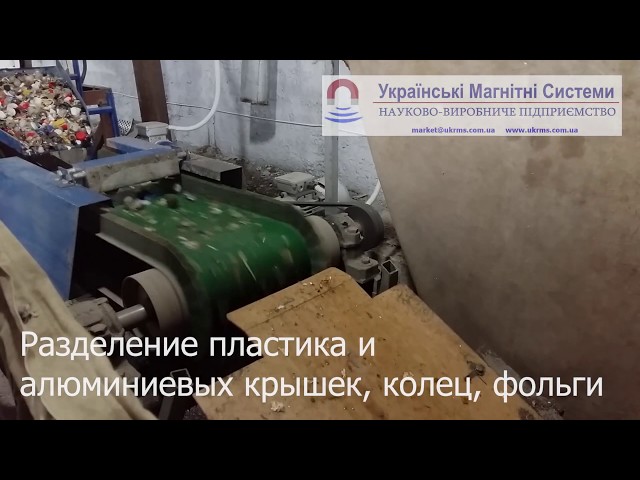

Сепарация пластика и Al

Вихретоковый сепаратор принцип работы

С помощью вращающейся с большой скоростью магнитной системы, в рабочей зоне сепаратора создается переменное магнитное поле.

В телах немагнитных токопроводящих металлических предметов, попавших в зону переменного магнитного поля, возбуждаются вихревые токи (токи Фуко), которые, в свою очередь, формируют вокруг себя свое локальное магнитное поле.

Взаимодействие магнитных полей вихревых токов со знакопеременным магнитным полем сепаратора приводит к возникновению пондеромоторных сил, которые изменяют траекторию движения электропроводящих материалов.

ВИХРЕТОКОВЫЙ СЕПАРАТОР ВТС

Вихретоковый сепаратор Типоразмеры
Тип Размеры, мм Мощность

привода, кВт

A В C D E L магнитной

системы

ленты
ВТС 16/40 400 1000 1800 160 200÷600 2200 4,0 1,0
ВТС 16/60 600 1200 4,5 1,5
ВТС 16/80 800 1600 5,0 1,5
ВТС 16/100 1000 1800 5,5 2,0
ВТС 16/120 1200 2100 5,5 2,0
ВТС 22/80 800 1600 2000 220 200÷600 2400 5,5 1,5
ВТС 22/100 1000 1900 6,0 2,0
ВТС 22/120 1200 2100 6,5 2,5

Максимальная магнитная индукция на поверхности ленты —  400÷550 мТл

Частота вращения магнитной системы – 0 ÷ 2500 об/мин, регулируется частотным преобразователем.

Скорость движения ленты – 0 ÷ 2,0 м/с, регулируется частотным преобразователем.

Не нашли подходящий типоразмер и/или вариант исполнения ?
Мы изготовим для вас любой нестандартный вихретоковый сепаратор согласно всех необходимых требований, с учетом места установки и условий эксплуатации.

Все размеры согласовываются с Заказчиком в Техническом задании на изготовление изделия.

Удельная производительность, т/м·час

Продукт Крупность

продукта, мм

Крупность

металлических частиц, мм

Q,

 т/м·час

ПЭТ хлопья +0 — 15 ≥ 10 2-3
Стеклобой +0 — 40 12-15
Измельченные легковые автомобили +30 — 80 20
+10 — 30 12
+0 — 10 6
Измельченные ТБО +0 — 100 15-18
Измельченные электрические платы +3 — 7 4-6
Стеклобой ламп +5 — 20 10-12
Отходы производства немагнитных металлов +5-20 15-20

Чем меньше немагнитные металлические включения , тем максимально должен быть продукт «раскрыт» ( металлические частицы не должны быть связанными  с  «инертным» продуктом)

Изготавливаем вихретоковые сепараторы с учетом характеристики места установки и необходимых требований Заказчика

Все размеры согласовываются с Заказчиком в Техническом задании на изготовления изделия

  • Использование оригинальной конструкции магнитной системы обеспечивает высокие показатели магнитной индукции (400 — 500 мТл) в сравнении с аналогичными магнитными системами других производителей, что обеспечивает эффективное извлечение частиц размером от 3 мм
  • Скорость размагничивания магнитов – не более 5 % за 10 лет
  • Гарантия на магниты – 5 лет
  • Скорость вращения магнитной системы — от 0 до 1800 об/мин, регулируется частотным преобразователем
  • Для защиты рабочего органа (магнитного барабан) от попадания магнитных предметов и других загрязнений, используется износостойкая лента с паренными боковыми гофрами и поперечной выносной планкой
  • Обечайка магнитного барабанна сепаратора изготавливается из износостойкого полимерного материала
  • Используются саморегулирующиеся подшипники SKF
  • Удобное обслуживание и простота в эксплуатации
